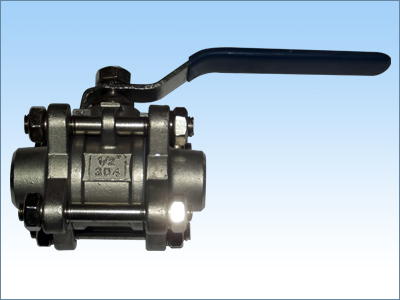

不锈钢三片式球阀
不锈钢三片式球阀
| 性能规范 |
| 公称压力:PN1.6,2.5,4.0,6.4MPa |
| 强度试验压力：PT2.4,3.8,6.0,9.6,MPa |
| 低压气密封试验压力：0.6MPa |
| 适用介质：Q11F-(16-64)C 水，油品、蒸气 |
| 适用温度：-29～280℃ |
| 适用介质：Q11F-(16-64)P 硝酸类 |
| Q11F-(16-64)R 醋酸类 |
| 适用温度：-40～280℃ |
主要零件材料
| 零件名称 | Q11F-(16-64)C | Q11F-(16-64)P | Q11F-(16-64)R |
| 阀体 | WCB | ZG1Cr18Ni9i/CF8 | ZG1Cr18Ni12Mo2Ti/CF8M |
| 球体/阀杆 | 2Cr13 | 1Cr18Ni9i/304 | 1Cr18Ni12Mo2Ti/316 |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
主要外形尺寸
| DN | 管螺纹 | d | L | H | W |
| 8 | 1/4" | 10 | 65 | 50 | 90 |
| 10 | 3/8" | 12 | 65 | 50 | 90 |
| 15 | 1/2" | 15 | 70 | 55 | 100 |
| 20 | 3/4" | 20 | 80 | 60 | 120 |
| 25 | 1" | 25 | 90 | 70 | 140 |
| 32 | 11/4" | 32 | 110 | 82 | 140 |
| 40 | 11/2" | 38 | 120 | 90 | 180 |
| 50 | 2" | 50 | 140 | 105 | 200 |
| 65 | 2 1/2" | 64 | 160 | 120 | 220 |
| 80 | 3" | 78 | 180 | 132 | 240 |
| 100 | 4" | 100 | 215 | 160 | 300 |
